非開挖頂管施工根據管道所在的土層性質、管徑、地下水位、地下和地下建筑物，結構和各種設施等因素，來選擇頂管管道頂進的方法，然后進行技術經濟比較再確定。普通頂管法是在粘土或砂質土中，無地下水影響，采取手掘式或機構挖掘式頂管法。

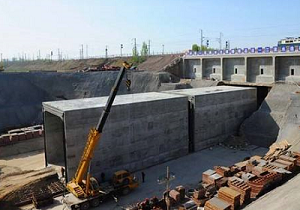

1.工作坑
頂升井的位置應易于排水、開挖和運輸，并且易于對地上和地下建筑物、構筑物采取保護生產措施。
使用組裝式后墻從方木、型鋼或鋼板等組裝后，后背運動員有足夠的強度和剛度。
工作坑支撐應形成封閉的坑形框架，矩形工作坑四角應添加斜撐。

2.設備安裝

軌道：選用鋼材生產，兩個民用軌道安裝牢固、順直、平行、等高，坡度和管線設計要一樣。在使用中檢查導軌以防移位。

千斤頂：安裝時固定在支架上的，并且與管道的中 心垂直對稱，作用在管道中的連接力在垂直線的中 心。

油泵：應與千斤頂匹配，并配備備用泵；安裝完成測試運行。頂進過程中油壓突然增加，應立即停止頂進，檢查原因，處理后繼續頂進。

頂鐵：分塊組裝的頂軌應具有足夠的剛度，并且頂軌的相鄰面彼此垂直。安裝好的頂鐵軸線應與管道軸線平等、對稱，頂軌和導軌之間的接觸表面不能有污垢、油污。更換頂鐵時，使用時要先觀察頂鐵有無異常。頂鐵和管口間采用緩沖材料襯墊，當頂力接近管節材料的允許抗壓強度時，管口要增加U型或環形頂鐵。

起重設備：正式作業前應試吊，檢查重物的情況和制動性能，嚴禁超負荷吊裝。

3.頂進

使用手掘式管理，水位下降到管的底部不小于0.5m，并采取措施防止其他水進入管道。

所有設備的檢查和調試合格后可進行頂進。頂升程序是安裝頂鐵、啟動泵，頂鎬活塞伸出一個行程后，關閉泵，頂鎬停止運行，活塞與頂部鐵芯之間的間隙收縮，然后打開泵，如此周而復始。工具管開始進入5-10m范圍，允許偏差：軸位置3mm，高程0-+3mm。當超過允許偏差時，采取措施糾正。

采用手工掘進頂進時，應符合下列規定：

工具管接觸或切入土壤，自上而下分層開挖。

在允許超挖的穩定土層中正常頂時，管下部135度范圍內不得超挖；管頂以上超挖量不得大于15mm；管道超挖根據具體情況確定，并制定保護措施。

頂管結束后，根據設計規則對管接頭的內間隙進行處理。當設計未規定時，可用石棉水泥，彈性密封劑或水泥密封。填塞物應抹平，不得突入管內。

頂進時測量工具管的中 心和高程采用手工掘進時，工具管進入土層過程中，每頂進0.3m，測量不少于一次；管道進入土層后正常頂進時，每1.0m測量一次，糾偏時增加測量次數。全段頂完后，在每個管節接口處測量其軸線位置和高程；有錯口時測出相對高差。

四、糾偏：采用小角度、頂進中逐漸糾偏

糾偏方法

挖土校正法：即在管子偏向一側少挖土，而在別一側多超挖些，強制管子在前進時向另一側偏移。適用于偏差為10-20mm時。

木杠支撐法：如管端下陷，管子發生錯口時，可采用木杠支撐法方法校正，適用于偏差為20mm時。

頂進過程中，出現下列緊急情況時應采取措施進行處理：工具管前方遇到障礙；后此墻變形嚴重；頂鐵發生扭曲現象；管位偏差過大且校正無效；頂力超過管端的允許頂力；油泵、油路發生異?，F(xiàn)象；接縫中漏泥漿。
